Почему авиастроительные корпорации делают одинаковые самолеты?

  • 19 июня 2017

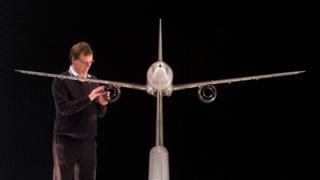

Ипытания модели лайнера Airbus в аэродинамической трубе Правообладатель иллюстрации Getty Images
Image caption Конструкторы нашли оптимальную форму для пассажирского самолета

Когда в очередной раз вы видите презентацию нового авиалайнера, не появляется ли у вас ощущение дежавю, не кажется ли вам, что каждый раз из ангара выкатывают самолет, который вы уже много раз видели раньше?

В понедельник открывается парижский авиасалон Ле Бурже, где будут представлены самые последние новинки авиационного рынка. 2017 год вообще богат на премьеры - только в мае в воздух впервые поднялись российский лайнер МС-21 и китайский С919, а Boeing 737MAX и А321NEO уже поступают к первым покупателям.

Но если стереть со всех этих самолетов опознавательные знаки, ливреи, отличите ли вы на летном поле один от другого? На фото в конце этого абзаца изображены Airbus A320 и Boeing 737. Сможете ли вы, не прибегая к помощи интернета, понять, какой где?

Image caption Проверьте себя. На этом снимке - Airbus A320 и Boeing 737. Сможете отгадать, какой где? Ответ - в последнем абзаце текста

Мы привыкли к тому, что самолеты похожи друг на друга, однако, оказывается, так было не всегда. В первые десятилетия после Второй мировой войны - во время расцвета гражданской авиации - у каждого пассажирского самолета было свое "лицо".

1950-е годы, Caravelle, Ту-104, Boeing 707, Comet - каждый из них можно было узнать по неповторимому силуэту. В 1960-е и 70-е небо было тоже более пестрым: Ил-62, Boeing 727, Ту-154. Все они были легко отличимы друг от друга даже на большом расстоянии. Посмотрите, какими разными они были:

Правообладатель иллюстрации Getty Images
Image caption Британский лайнер Comet - первый серийный реактивный пассажирский самолет
Правообладатель иллюстрации TASS/Belozerov
Image caption Ту-104 - первый советский реактивный авиалайнер
Правообладатель иллюстрации Wikimedia/Garitzko
Image caption У германского VFW 614 двигатели располагались над крыльями - наверное, самая причудливая модель за всю историю гражданской авиации
Правообладатель иллюстрации Hulton Archive
Image caption DC-10 - еще один неповторимый силуэт в гражданской авиации
Правообладатель иллюстрации Anatoly Yegorov/TASS
Image caption Ил-62 - советский дальнемагистральный лайнер совершенно не похож на своего американского конкурента Boeing 707
Правообладатель иллюстрации Hulton Archive

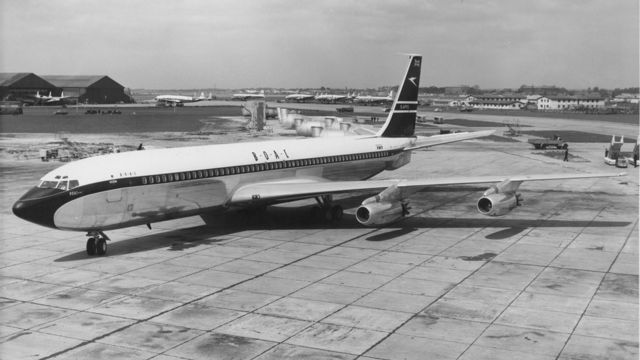

Image caption Boeing 707 - "одноклассник" Ил-62

Так что же случилось? Все очень просто. Похоже, авиаконструкторы во всем мире нашли оптимальную форму самолета. В авиации не бывает дизайна ради красоты (ну разве чуть-чуть) - каждая мелочь имеет свое объяснение и обоснование.

Русская служба Би-би-си попросила авиационных экспертов, включая представителей крупнейших мировых авиастроительных корпораций Boeing и Airbus, объяснить особенности конструкции современных авиалайнеров.

Почему у самолета крылья снизу?

Начнем с крыльев. Когда у самолета они расположены внизу фюзеляжа, он называется "низкопланом". Абсолютное большинство пассажирских самолетов -низкопланы.

В компании Boeing нам объяснили, что причин этому сразу несколько. "Расположение крыла внизу (схема - низкоплан) позволяет сделать более короткие шасси (снизить вес), расположить двигатели под крылом достаточно близко к земле, более удобно скомпоновать пассажирский салон (центральная часть крыла проходит под полом пассажирской кабины), создает условия для безопасного покидания самолета в случае аварийной посадки на воду", - рассказали в американской компании.

Правообладатель иллюстрации Getty Images
Image caption Низкорасположенное крыло более безопасно при аварийных посадках даже при полных топливных баках. В 2009 году А320 компании US Airways приводнился на реку Гудзон сразу после взлета. Все пассажиры и экипаж спаслись

Давайте чуть подробнее поговорим о безопасности. Центральная часть самолета - место, где крылья соединяются с фюзеляжем, - называется центроплан. Это самая прочная и самая тяжелая его часть. В ней же расположены и топливные баки. Если самолету придется совершать аварийную посадку, то, очевидно, лучше сидеть на самой прочной и тяжелой части, а не под ней, не правда ли? А если при этом самолет сядет на воду, то полупустые, или почти пустые топливные баки станут своего рода понтонами, которые будут поддерживать его на плаву.

Среди региональных и ближнемагистральных хватает высокопланов, у которых крылья находятся сверху. Есть совсем немного среднепланов, крылья которых соединяются с фюзеляжем в середине, и даже биплан - Ан-2, но это уже авиационная экзотика, хотя и весьма симпатичная.

Правообладатель иллюстрации AFP
Image caption Ан-158 проще садиться на плохо подготовленные полосы

Схема "высокоплана" тоже имеет свои преимущества. Самолетам с пропеллерами удобней располагать их выше от земли, а реактивные высокопланы, такие как украинский Ан-158, могут приземляться на аэродромах с не очень хорошо подготовленной полосой, где есть опасность того, что пыль или мелкие камни могут попасть в двигатели.

Наконец, высокопланы чрезвычайно удобны для посадки и высадки - фюзеляж находится близко к земле, можно сойти на нее даже без трапа (особенно актуально как раз для плохо оборудованных аэродромов). Конструкторы транспортных самолетов от этой схемы в полном восторге - загружать такой самолет намного проще.

Почему у самолетов два реактивных двигателя, а не один, три или четыре?

Расцвет гражданской авиации пришелся на послевоенные годы, и некоторое время турбореактивные (без пропеллера) и турбовинтовые (с пропеллером) двигатели соперничали друг с другом.

Первые позволяли самолетам летать быстро, вторые - экономить топливо. Сегодня средне- и дальнемагистральные самолеты летают на турбовентиляторных реактивных двигателях, которые становятся все более экономичными, надежными и, что немаловажно, более тихими.

Тяжеловозы А380, А340 и B747 все еще используют по четыре двигателя (Россия планирует добавить к ним модернизированный Ил-96), до сих пор летают трехдвигательные DC-10 и Ту-154, но в мировой авиации давно наметилась тенденция делать пассажирские самолеты, даже большие и тяжелые, с двумя моторами.

Правообладатель иллюстрации Marina Lystseva/TASS
Image caption Новейший российский лайнер МС-21 построен по схеме, ставшей классической

"Расход топлива, аэродинамическое сопротивление и вес силовой установки самолета с двумя мощными двигателями значительно меньше, чем у такого же самолета с тремя или четырьмя двигателями поменьше", - объяснили в Boeing.

Два - идеальное число двигателей авиалайнера. Оставлять один небезопасно - двигатели иногда отказывают в полете, а современный авиалайнер должен быть способен продолжить полет на одном.

Впрочем, есть еще "Мрия", у которой под крыльями целых шесть моторов. Но это особый самолет. И невероятно красивый - полюбуйтесь на него.

Почему двигатели находятся под крыльями?

За всю историю гражданской авиации конструкторы перепробовали великое множество вариантов того, как прикрепить к самолету двигатель. Их размещали в корне крыла, в хвостовой части фюзеляжа, под крыльями, встречались и более экзотические схемы - на американском широкофюзеляжном DC-10 два мотора находились под крыльями, а третий - в хвосте, а у германского Fokker 614 - над крыльями на двух стойках-пилонах.

Теперь на абсолютном большинстве новых лайнеров двигатели подвешены на пилонах под крыльями. Это может показаться странным, ведь два тяжелых авиационных мотора должны создавать большую нагрузку на крылья, которым и без того приходится поддерживать весь самолет. Не лучше ли, например, оставить их в задней части фюзеляжа, как это делали поколения авиаконструкторов?

Правообладатель иллюстрации AFP
Image caption Новый Boeing 737MAX - обратите внимание, что к двигателям можно просто подойти по земле, совершенно необязательно при этом бегать за стремянкой. При этом стойки шасси настолько короткие, что гондолы двигателей пришлось в нижней части немного подрезать

"Преимущество двигателей под крылом - это в первую очередь короткий путь к топливному баку, находящемуся, опять же, в крыле. Это означает более простую и более легкую систему подачи топлива. Проще регулировать центр тяжести самолета в полете, так как масса двигателей находится практически в центре", - объяснил Би-би-си германский эксперт в области авиации Александр Вайц.

Для того чтобы обеспечить центровку лайнеров, двигатели которых расположены в хвосте, действительно надо приложить определенные усилия - у таких самолетов центр тяжести смещен назад.

В корпорации Airbus Русской службе Би-би-си объяснили, что еще одним достоинством схемы современных самолетов является то, что двигатели под крыльями работают эффективнее, поскольку находятся в "невозмущенном потоке" - вне завихрений воздуха, которые образуются в полете возле фюзеляжа.

Еще одна причина, на которую указали в Airbus, - уменьшение нагрузки на крыло. Во время полета самолет "опирается" на воздух целиком, и крыльями, и фюзеляжем, и хвостовым оперением. И чем равномернее будет распределена нагрузка по всей площади, тем лучше для всех узлов и сочленений. При этом если тяжелые двигатели будут на фюзеляже, сила притяжения будет стараться как бы "сложить" самолет подобно книге. Сделать это, конечно, не получится, но и лишняя нагрузка планеру ни к чему.

Схема расположения двигателей в хвостовой части самолета, от которой сейчас отказываются производители больших авиалайнеров, долгое время была очень популярной. Вспомним советские Ту-154, Ту-134, Як-40, Як-42, Ил-62, американский Boeing 727 и многие другие. Она имеет определенные преимущества, поскольку позволяет сделать крыло более тонким, аэродинамически более совершенным.

Кроме того, если в полете откажет один двигатель, и самолет сможет продолжать полет на втором, то в случае, если тот будет расположен под крылом, самолет неизбежно будет немного разворачивать (попробуйте толкать детскую коляску одной рукой, взявшись за ручку с краю). Это немного дискомфортно для пилота, но не так уж опасно. Когда двигатели находятся в хвостовой части, экипаж не будет испытывать даже и этого дискомфорта.

Однако когда речь заходит о комфорте во время технического обслуживания, разница между двигателями под крылом и в хвосте становится колоссальной. Инженер по техническому обслуживанию самолетов Алексей Ребик рассказал Би-би-си об обслуживании самолета на примере самой простой операции - установки на двигатель заглушки (алюминиевый щит или кусок ткани, которым закрывают воздухозаборник). Эту операцию выполняют каждый раз, когда самолет отправляется на более-менее длительную стоянку.

Правообладатель иллюстрации Yuri Belozerov/TASS
Image caption 1982 год, техники зимой пытаются добраться до двигателей Ту-134
Правообладатель иллюстрации Anatoly Sedelnikov/TASS
Image caption 1994 год. Более современный "Туполев" - Ту-204. Техникам явно намного проще с ним работать

"Если двигатель расположен высоко, значит, вы должны взять стремянку, потаскать ее вокруг всего самолета, подтащить к каждому двигателю, заглушить... А там несколько точек крепления, и с одной стремянки, бывает, не достать до всех точек - на магистральных самолетах воздухозаборник обычно диаметром не меньше двух метров. С одной стремянки вы не можете достать до всех точек, и каждый раз вам надо спуститься, переставить стремянку, прикрепить заглушку в следующей точке и повторить это еще раз", - рассказал он.

При этом в случае с Ту-154 или Boeing 727, у которых имеется третий двигатель внутри хвостовой части фюзеляжа, как рассказал инженер, для простейшего технического обслуживания надо вообще вызывать специальный автомобиль со стрелой и люлькой. На самолетах с низкорасположенными двигателями такая процедура, по его словам, делается минимум на полчаса быстрее.

А ведь установка заглушки - простая операция, при более сложном обслуживании проблемы с доступом становятся еще более острыми, а их решение - еще более длительным.

Если вы считаете, что пассажира это не очень касается, то напрасно - техническое обслуживание самолета авиакомпания обычно оплачивает по времени работы техника. И в конечном счете тот факт, что самолеты теперь стало проще и быстрее обслуживать, отразился на стоимости билетов - полеты стали более доступными.

Есть еще одна причина, по которой двигатели вешают не просто под крылом, но и поотдаль от фюзеляжа. В корпорации Airbus Би-би-си объяснили, что это делается для того, чтобы в салоне не было слышно шума от них.

Почему у самолета именно такой хвост?

Прежде чем окончательно прийти к той форме, которую обычно имеют современные самолеты (однокилевое хвостовое оперение с двумя горизонтальными плоскостями в основании), авиаконструкторы перепробовали великое множество вариантов. Самым экзотическим был, наверное, Constellation - лайнер, который выпускала с 1943 по 1958 год американская компания Lockheed. Его разрабатывали во время Второй мировой, и самолету нужен был невысокий хвост, чтобы вписываться в ворота ангаров - вместо одного большого в результате сделали три маленьких.

Правообладатель иллюстрации Hulton Archive
Image caption Lockheed Constellation можно наградить призом за самый пышный хвост

За всю историю авиации хвостовое оперение приобретало самые причудливые формы - одно- и двухвостое оперение, Н-образное, V-образное, Т-образное и многие другие. Если бы конструкторы не нашли в результате оптимальную схему, они бы, наверное, перепробовали весь алфавит.

В настоящее время классическими можно считать два типа: оперение с одним вертикальным стабилизатором (рулем направления) и двумя горизонтальными (рулями высоты), которые расположены у его основания, а также Т-образное, как на Ту-134 или Boeing 727. У каждого типа есть свои преимущества и недостатки, но в результате на большинстве авиалайнеров применяется первый вариант.

Правообладатель иллюстрации Carl Ford / Airteamimages
Image caption Boeing 727-225 авиакомпании Дональда Трампа Trump Shuttle (действовала с 1989 по 1992 годы). Обслуживать такое Т-образное хвостовое оперение намного сложнее, чем у самолета, стабилизаторы которого находятся на фюзеляже

Проблема тут в том, что обе схемы обладают своими достоинствами и недостатками. К недостаткам схемы, ставшей традиционной на современных лайнерах, можно отнести то, что стабилизаторы "попадают в возмущенный поток, сходящий с расположенного впереди крыла", рассказали специалисты Boeing. Другими словами, воздушные завихрения за крыльями образуются ровно в том месте, где находятся рули высоты.

Правообладатель иллюстрации AFP
Image caption Новый китайский авиалайнер С919 - никаких сюрпризов в компоновке, традиционная схема с низкорасположенными стабилизаторами

Однако у Т-образной схемы недостатков больше. Как объяснили в Airbus, нижнее расположение рулей высоты продиктовано вопросами безопасности: "При сваливании стабилизаторы на вершине находятся в "тени" воздушного потока крыла, такой самолет тяжелее вывести в стабильное управляемое положение".

В Boeing тоже обращают внимание на эту проблему: "Основным недостатком этой схемы с позиций безопасности полета является возможность попадания стабилизатора и расположенных на нем рулей высоты в зону скосов потока с крыла в случае полета самолета на очень больших углах атаки".

Поясним, речь идет о положении самолета, при котором его нос сильно задран, а сам он продолжает лететь вперед - в такой ситуации крылья как бы раздвигают воздух, оставляя за собой сильно разреженный его слой. В этой "тени" и оказываются горизонтальные стабилизаторы на вершине хвоста (и двигатели, если они расположены сзади), при помощи которых можно выровнять самолет - из-за отсутствия плотного воздуха сделать это почти невозможно. В такую опасную ситуацию лайнеры попадают нечасто, но этот недостаток серьезно усугубляет весь набор проблем Т-образной схемы хвоста.

В Airbus указали еще на одну проблему такого хвостового оперения - большой вес. Горизонтальные рули и сами по себе весят немало, но сверху нужно еще разместить различные механизмы, да и сам хвост укрепить, увеличив тем самым его массу.

Наконец, судя по рассказу инженера по техобслуживанию самолетов Алексея Ребика, эта схема - настоящее наказание для техников. Он объяснил это на примере обслуживания стабилизаторов на Ту-154.

"Высота горизонтального оперения на Ту-154 - 11-12 метров. Здесь не обойдешься стремянкой. Надо вызывать машину и ждать, пока она приедет. Когда приезжает машина, у нее выдвигаются аутригеры - гидравлические подъемники, опоры, которые она ставит на землю. Это занимает время. Чтобы переместиться от одной половины стабилизатора к другой, ей нужно опустить стрелу, потом поднять аутригеры, затем вы управляете этой машиной, подъездом-отъездом, потом снова она выдвигает опоры, вы залезаете в корзину, едете наверх, выполняете работы. По сравнению с тем, как вы одну стремянку под Boeing 737 подкатили, это плюс полчаса получается", - рассказал инженер.

Что же нового в современных самолетах?

Мы точно знаем, как будет выглядеть новый авиалайнер, который представят на ближайшем авиасалоне. И человеку, далекому от авиации, будет сложно отличить новинку одного производителя от другого. Но если авиаконструкторы уже нащупали оптимальную форму самолета, как происходит эволюция самолетов, по какому пути они развиваются?

В корпорации Airbus Би-би-си сказали, что основные направления развития пассажирской авиации - экономичность, летно-технические характеристики, комфорт, удобство эксплуатации, надежность (которая не связана с безопасностью - это отдельная и большая тема, скорее связанная с обслуживанием, чем с проектированием).

Правообладатель иллюстрации Deniz Altindas
Image caption Прогресс в авиации идет по малозаметному со стороны пути - использование новых материалов, новых систем управления самолетом

"Наверное, бесконечными можно назвать модификации в салоне самолета, ведущие, с одной стороны, к увеличению числа перевозимых пассажиров, с другой - к улучшению комфорта салона. Кроме того, идет активная работа по улучшению показателей экономической эффективности самолетов: это более современные двигатели, новые законцовки крыла, шарклеты, это новая геометрия крыла, как на А350, ну и, конечно же, это новые материалы. Прежде всего это композитные материалы, они более лёгкие и более надежные", - рассказал авиационный эксперт Александр Вайц.

В Boeing указали на "широкое применение новых композитных материалов, новых прочных и легких сплавов", а также прочих систем, главная задача которых - снизить вес самолета и продлить его жизненный цикл.

Кроме того, в американской компании рассказали, что в новых авиалайнерах будет "существенно более высокий уровень автоматизации полета, практически от взлета до заруливания на стоянку после посадки, автоматическая "защита" от попадания самолета в какие-либо критические ситуации в результате ошибок экипажа или/и отказов двигателя или систем".

Однако, по словам представителей корпорации, "продолжаются исследования других аэродинамических схем самолета, например: схема "летающее крыло", расположение двигателей над фюзеляжем и другие для снижения расходов топлива, уровня шума на местности и вредных выбросов".

Ах, да, и на картинке в начале текста слева - Boeing 737-700, а справа - Airbus 320.
